Назначение
Клапан противопожарный универсальный КПУ-1М по функциональному назначению может применяется, как в качестве огнезадерживающего, так и в качестве дымового в соответствии с требованиями СНиП2.04.05*, СНиП 2.01.02* и СНиП 21.01. Поставка данного клапана предусматривается с использованием Знака пожарной безопасности, его производство осуществляется в соответствии с ТУ 4863 031 40149153 99 и на основе:
— сертификата пожарной безопасности ССПБ.RU.УП001.В04769;
— сертификата соответствия РОСС RU.ББ02.Н02742;
— разрешении РРС 00 14435.
При любом варианте исполнения и комплектации приводом клапаны сохраняют работоспособность вне зависимости от пространственной ориентации. Клапан КПУ-1М может исполняться в общепромышленном, коррозионностойком или (и) взрывозащищенном исполнении. В зависимости от назначения клапан может быть оснащен:
огнезадерживающий
— электроприводом со встроенной возвратной пружиной и плавким предохранителем;
— электромагнитным приводом и плавким предохранителем (только для общепромышленного исполнения «Н»);
— плавким предохранителем и возвратной пружиной.
дымоудаления
— электроприводом со встроенной возвратной пружиной;
— электромагнитным приводом (только для общепромышленного исполнения «Н»).
В качестве исполнительного механизма могут использоваться:
— электропривод типа BF 230(Т)* и BF 24(Т)* или BLF 230(Т)* и BLF 24(Т)*;
— электромагнит универсальный (220 и 24В) с возвратной пружиной;
— пружина и плавкий предохранитель с температурой срабатывания 72° или 95°С.
* При необходимости клапан может комплектоваться дополнительным терморазмыкающим устройством дублирующего действия (стр. 23). Необходимость комплектации клапана датчиком ТРУ обозначается буквой «Т» после обозначения привода.
При указании в заказе клапана могут комплектоваться электроприводами: реверсивными (открыто-закрыто) серии ДСРК и ПМЭО или электроприводом с пружинным возвратом F-230, а так же реверсивными электроприводами и электроприводами с пружинным возвратом фирмы SIEMENS. Информация по таким электроприводам предоставляется по дополнительному требованию.
Технические характеристики
| Наименование параметра | Норма |
Предел огнестойкости, не менее в исполнении огнезадерживающего | Еl 60 |
| В исполнении дымоудаления | Е 90 |
Приведенное сопротивление дымогазопроницанию при температуре 20 °С в закрытом положении клапана, кг-1 м-1, не менее | 8000/Fкл |
| Инерционность срабатывания секунд, не более | 20 |
| Потребляемая мощность электропривода: | 24В 220В |
| при движении, Вт | 7 8 |
| при удержании, Вт | 2 3 |
| потребляемая мощность электромагнита, Вт | 132 1210 |
| Степень защиты корпуса электропривода и взрывонепроницаемой оболочки | IP54 |
| Средний срок службы клапана при отсутствии огневого воздействия лет, не менее | 6 |

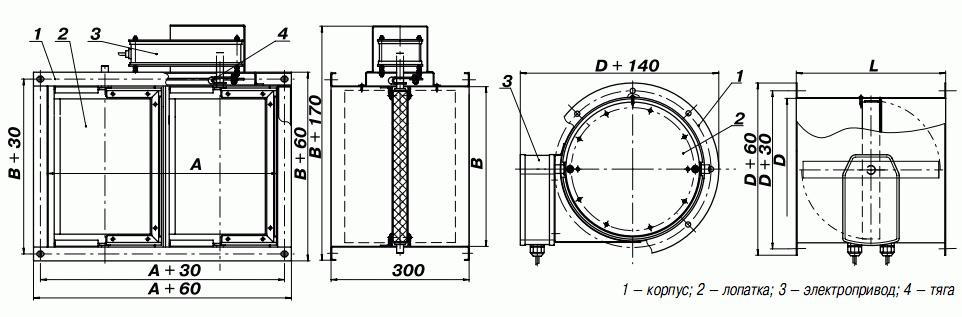

Предназначен для использования в воздуховодах или дляприсоединения к стене, при этом температура окружающей среды может устанавливаться в пределах 30…+40°С. Может иметь, каккруглое, такипрямоугольное сечение. Управление таким клапаном осуществляется полностью дистанционно: лопатки автоматически устанавливаются в нормальное (охранное) положение, когда на электропривод подается напряжение питания, при снятии напряжения — лопатки приводятся в рабочее положение.
