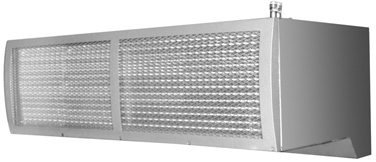

Серия 500W Завесы с водяным источником тепла КЭВ-140П511W, КЭВ-200П512W
Напряжение питающей сети 220В
Завесы предназначены для защиты ворот высотой до 6 м крупных промышленных предприятий, железнодорожныx депо.
Завесы устанавливаются в горизонтальном положении над проемом и вертикальном положении сбоку от проема. Завесы выпускаются в универсальном исполнении. Модель завесы | КЭВ-140П511W | КЭВ-200П512W | Расход воздуха, м.куб./час | 3200/4800/6400 | 4800/7200/9600 | Скорость воздуха на выходе из сопла, м/с | 13 | 14 | Эффективная длина струи *,м | 6 | 6 | Габаритные размеры **, мм | 569x786x1590 | 569x786x2090 | Вес(без воды), кг | 110 | 144 | Максимальный ток, А | 10 | 15 | Потребляемая мощность двигателя, Вт | 1950 | 2900 | Звуковое давление на расстоянии 5м, дБ(А) | 65 | 67 |
* см. "Рекомендации по применению тепловых завес"
** без учета выступающих патрубков.
|
Тепловые характеристики при температуре воздуха в помещении +15°С и максимальном расходе воздуха.
КЭВ-140П511W
| Температура воды на входе/выходе, °С | 150/70 | 130/70 | 105/70 | 95/70 | 80/60 | 60/40 | | Тепловая мощность, кВт | 84,5 | 79,6 | 73,4 | 71 | 57,2 | 30,6 | | Температура воздуха на выходе, °С | 53 | 51 | 48 | 47 | 41 | 29 | | Расход воды, л/с | 0,29 | 0,36 | 0,57 | 0,77 | 0,77 | 0,41 |
КЭВ-200П512W
| Температура воды на входе/выходе, °С | 150/70 | 130/70 | 105/70 | 95/70 | 80/60 | 60/40 | | Тепловая мощность, кВт | 133 | 124 | 112 | 107 | 86,5 | 49,2 | | Температура воздуха на выходе, °С | 55 | 53 | 49 | 47 | 41 | 30 | | Расход воды, л/с | 0,46 | 0,57 | 0,88 | 1,17 | 1,17 | 0,66 |
Величина падения давления рассчитана для температуры воды 95/70°С.
Для других температур эта величина умножается на коэффициент К.
| Температура воды на входе/выходе, °C | 150/70 | 130/70 | 105/70 | 80/60 | 60/40 | | К | 0,93 | 0,95 | 0,98 | 1,04 | 1,12 |
Пульт управления
Для переключения режимов расхода воздуха завеса комплектуется пультом управления.
При правильно подобранной завесе и наличии смесительного узла пульт управления позволяет поддерживать заданную температуру вблизи проема.
С одного пульта можно управлять десятью завесами серии 500W.
